"C" タイプ（ストレートタイプ）
"C" タイプ（ストレートタイプ）
金型冷却用部品 - スパイラル冷却仕切板
螺旋状の冷却水を流すため、コアに接触面積が増えて、速やかに金型の熱を奪うことができ、冷却効率が高くなります。

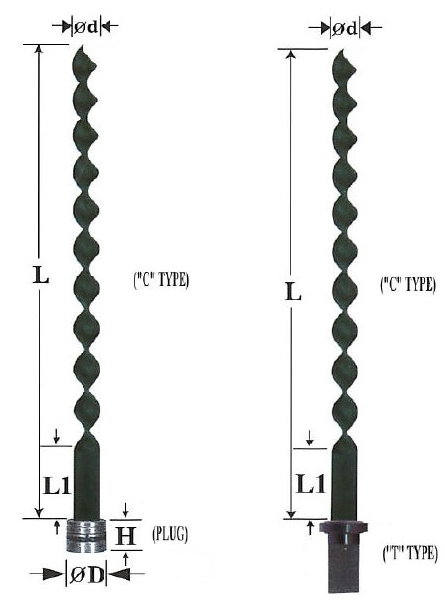

"C" タイプ（ストレートタイプ）の使用例
↑ "C" タイプと止め栓 ↑ "C" タイプは "T" タイプ と組み合わせられます
SIZE
| Item No. | ød(mm) | L(mm) | L1(mm) | Brass Plug(øDxH) |
| ST-C08100 | ø8 | 100 | 34/54 | ø8x10 |
| ST-C08200 | ø8 | 200 | 34/54 | ø8x10 |
| ST-C08300 | ø8 | 300 | 34/54 | ø8x10 |
| ST-C10100 | ø10 | 100 | 34/54 | ø10x11 |
| ST-C10200 | ø10 | 200 | 34/54 | ø10x11 |
| ST-C10300 | ø10 | 300 | 34/54 | ø10x11 |
| ST-C12100 | ø12 | 100 | 42/67 | ø12x12 |
| ST-C12200 | ø12 | 200 | 42/67 | ø12x12 |
| ST-C12300 | ø12 | 300 | 42/67 | ø12x12 |
| ST-C16100 | ø16 | 100 | 42/67 | ø16x14 |
| ST-C16200 | ø16 | 200 | 42/67 | ø16x14 |
| ST-C16300 | ø16 | 300 | 42/67 | ø16x14 |
| ST-C20100 | ø20 | 100 | 42/67 | ø20x18 |
| ST-C20200 | ø20 | 200 | 42/67/92 | ø20x18 |
| ST-C20300 | ø20 | 300 | 42/67/92 | ø20x18 |
| ST-C20400 | ø20 | 400 | 42/67/92 | ø20x18 |
| ST-C25100 | ø25 | 100 | 42/67 | ø25x19 |
| ST-C25200 | ø25 | 200 | 42/67/92 | ø25x19 |
| ST-C25300 | ø25 | 300 | 42/67/92 | ø25x19 |
| ST-C25400 | ø25 | 400 | 42/67/92 | ø25x19 |
Note：
(1) "C" タイプ は "T" タイプと組み合わせて使用できます。
(2) 【セット内容】 "C" タイプ（1個）。
How to Machining?

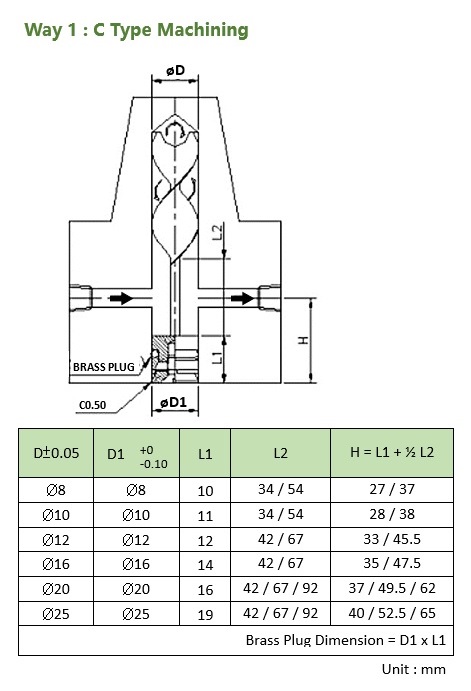

Cタイプは止め栓と組み合わせて使用します ↓

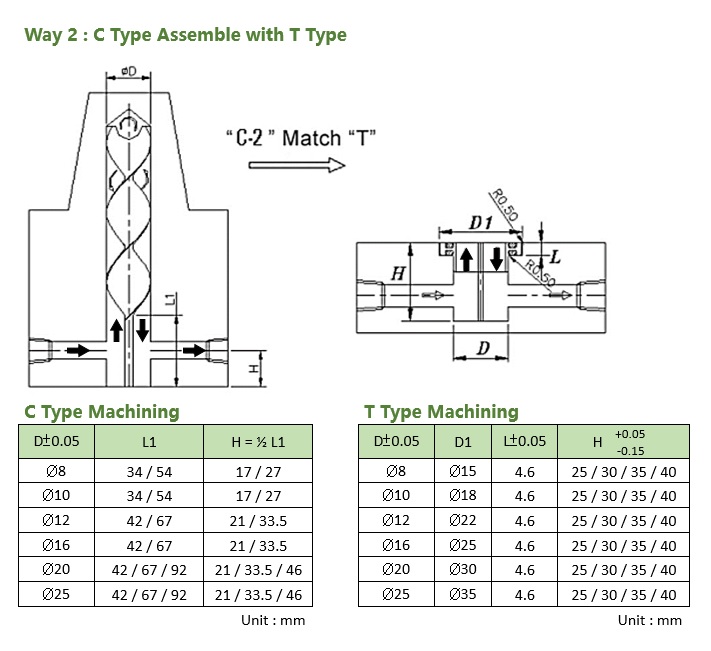

"C" タイプは "T" タイプと組み合わせて使用することもできます ↓
