"B" タイプ（ストレートタイプ）
"B" タイプ（ストレートタイプ）
金型冷却用部品 - スパイラル冷却仕切板
螺旋状の冷却水を流すため、コアに接触面積が増えて、速やかに金型の熱を奪うことができ、冷却効率が高くなります。

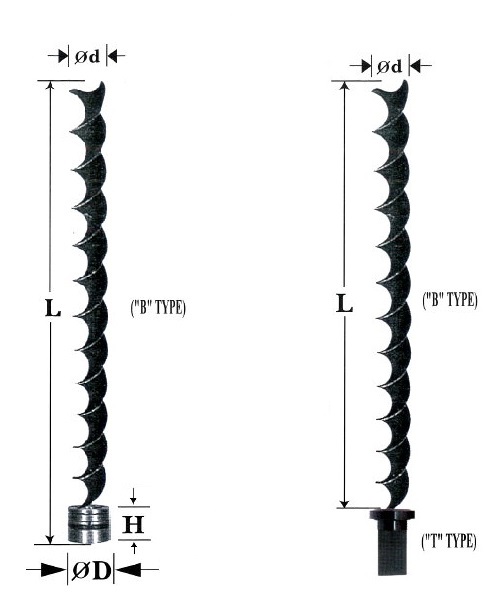

"B" タイプ（ストレートタイプ）の使用例
↑ "B" タイプと止め栓 ↑ "B" タイプは "T" タイプ と組み合わせて使用
SIZE
| Item No. | øD(mm) | L(mm) | Brass Plug(øDxH) |
| ST-B08096 | ø8 | 96 | ø8x10 |
| ST-B08196 | ø8 | 196 | ø8x10 |
| ST-B08296 | ø8 | 296 | ø8x10 |
| ST-B10096 | ø10 | 96 | ø10x11 |
| ST-B10196 | ø10 | 196 | ø10x11 |
| ST-B10296 | ø10 | 296 | ø10x11 |
| ST-B12096 | ø12 | 96 | ø12x12 |
| ST-B12196 | ø12 | 196 | ø12x12 |
| ST-B12296 | ø12 | 296 | ø12x12 |
| ST-B16096 | ø16 | 96 | ø16x14 |
| ST-B16196 | ø16 | 196 | ø16x14 |
| ST-B16296 | ø16 | 296 | ø16x14 |
| ST-B20096 | ø20 | 96 | ø20x18 |
| ST-B20196 | ø20 | 196 | ø20x18 |
| ST-B20296 | ø20 | 296 | ø20x18 |
| ST-B20396 | ø20 | 396 | ø20x18 |
| ST-B25096 | ø25 | 96 | ø25x19 |
| ST-B25196 | ø25 | 196 | ø25x19 |
| ST-B25296 | ø25 | 296 | ø25x19 |
| ST-B25396 | ø25 | 396 | ø25x19 |
Note：
(1) "B" タイプ は "T" タイプと組み合わせて使用できます。
(2)【セット内容】 "B" タイプ（1個）。
How to Machining?

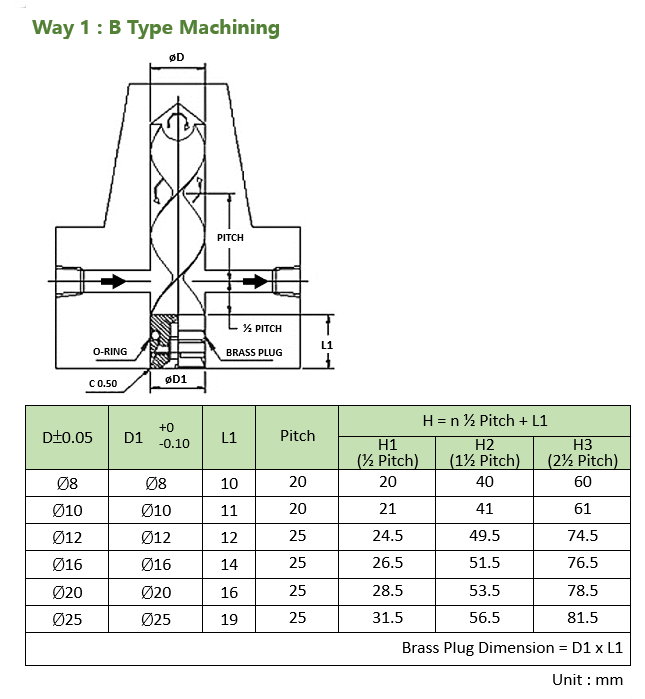

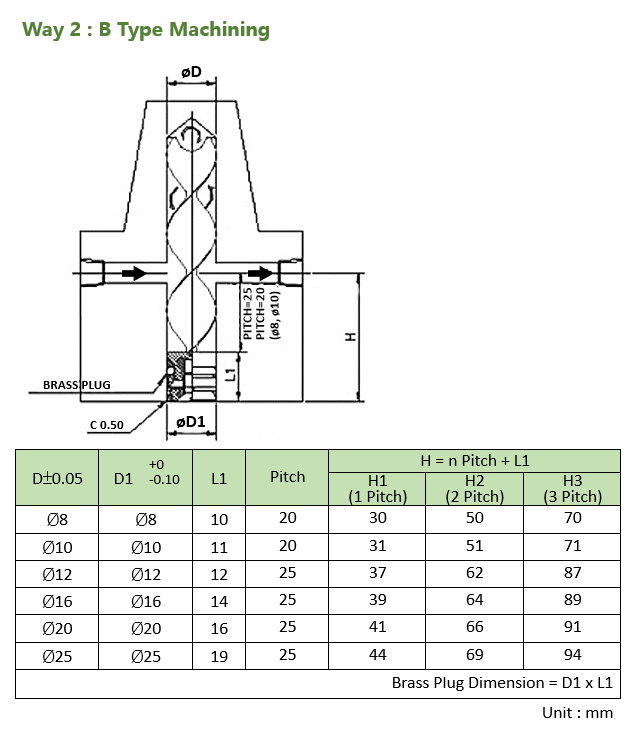

"B" タイプは止め栓と組み合わせる加工図はこちら ↓↓↓

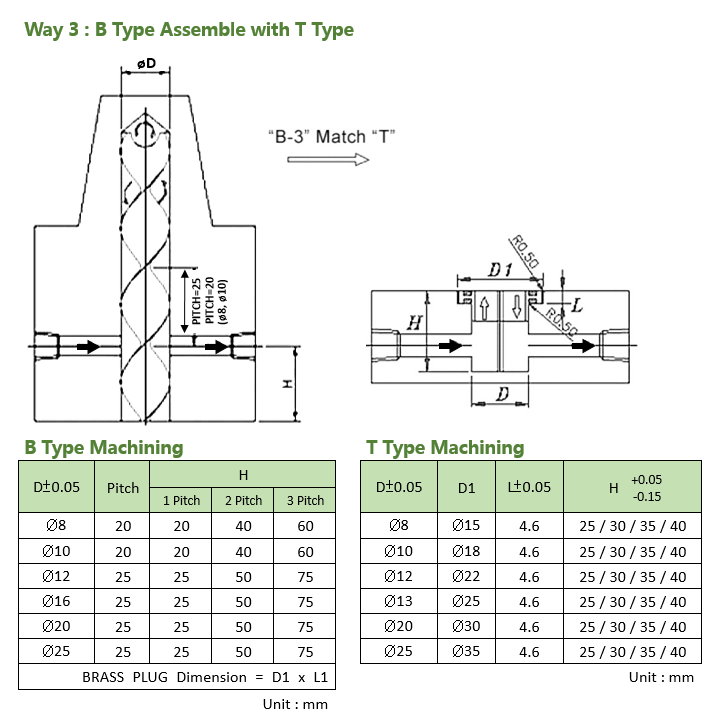

"B" タイプは "T" タイプと組み合わせて使用することもできます ↓↓↓
